Fuente de alimentación de corriente continua SCPI
, Fuente de alimentación de corriente continua de 24 bits
, Unidad de alimentación de corriente continua SCPI

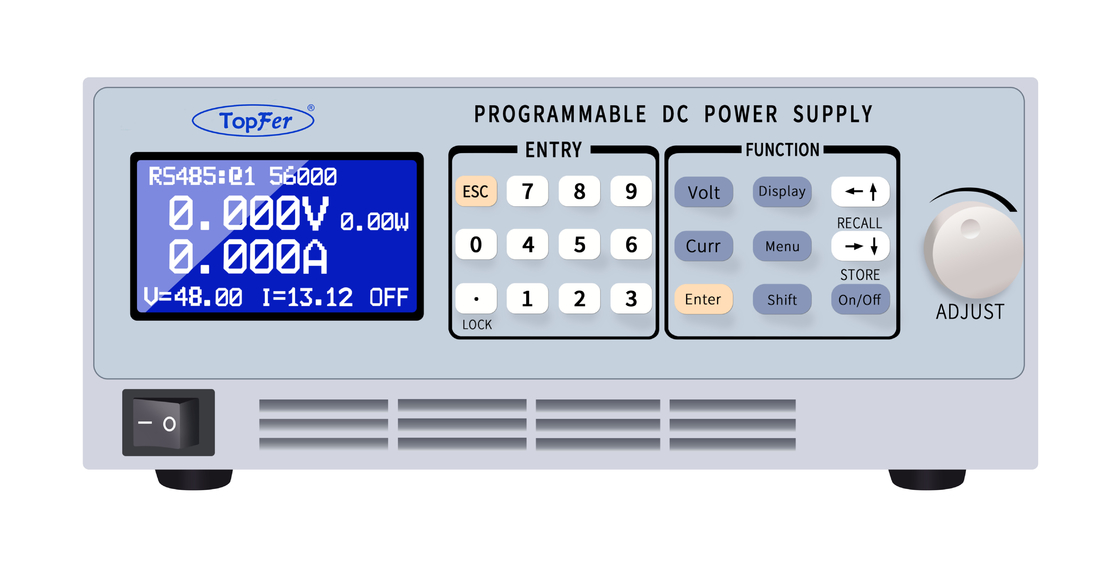

Topfer Serie PL Fuente de alimentación de corriente continua programable/Alta precisión, compacta y de alta eficiencia
La serie Topfer PL es una fuente de alimentación de CC programable con alta precisión, tamaño compacto, alta eficiencia y excelente estabilidad.La fuente de alimentación programable de amplio alcance viene con RS232 y RS485 incorporados, que admite el protocolo estándar SCPI, lo que lo hace conveniente para el control remoto y la construcción de plataformas de prueba inteligentes.Las terminales de compensación remotas ayudan a evitar problemas de ensayos inexactos causados por caídas de voltaje a través de los cables.
Funciones de lectura de voltaje y corriente precisas de alta resolución de 18 bits/24 bits, junto con características de salida de amplio rango,permitir a los usuarios ajustar el voltaje de salida y la corriente arbitrariamente dentro del rango de potencia nominal.
Los ajustes programables permiten un funcionamiento más flexible, con la capacidad de configurar 0-10 grupos de LIST.CYCLE desde 1 a 999,999 veces.Esto hace que sea conveniente para los usuarios para la salida de diferentes voltajes y corrientes en un temporizadorLa unidad dispone de funciones de voltaje y de velocidad de rodaje de corriente; cuando éstas están configuradas, la salida cambiará de acuerdo con la velocidad de rodaje especificada.
El voltaje de salida y la corriente tienen un amplio rango, con un voltaje que oscila entre 0-120V y una corriente de salida de hasta 0-20A. Los usuarios pueden seleccionar el modelo adecuado en función de sus escenarios de uso reales.El teclado funcional y el mando del codificador facilitan el uso flexible de los usuarios.
Las características de protección múltiple incluyen protección contra el sobrevoltamiento, protección contra el sobrecorriente, protección contra el sobrecalentamiento, protección contra el exceso de potencia, protección contra el cortocircuito,y protección de la línea de compensación inversa, garantizando que la fuente de alimentación funcione de forma segura en un entorno fiable.
Características del producto:
- Amplio rango de salida: 0-120V; 0-20A
- Rango de potencia de salida: 300-600 W
- Pasos de control programables para ajustar el voltaje/corriente de salida
- ADC de 18 bits y DAC de 16 bits, con una resolución de voltaje de 1 mV y una resolución de corriente de 1 mA.
- Modo de funcionamiento: CV y CC con conmutación libre.
- Compensación remota para la caída de voltaje de la línea de carga.
- Las protecciones de salida incluyen sobrevoltura, sobrecorriente, sobrepotencia, sobre temperatura, protección de cortocircuito y protección de línea de compensación inversa.
- Funcionamiento del teclado con un botón de codificación para la configuración.
- Interfaces de comunicación: RS232/485.
- Protocolos de comunicación: protocolo estándar SCPI, Modbus, JC personalizado.
- 2Display LCD de 8 pulgadas, que muestra el estado de funcionamiento completo.
Cuadro de especificaciones:
| Modelo |
TPD-3080PL, incluidos los siguientes:
|
TPD-30120PL, incluidos los siguientes: |
TPD-6080PL, incluido el TPD-6080 |
TPD-60120PL, incluidos los siguientes: |
| Voltado de entrada |
Se aplican las siguientes condiciones: |
Se aplican las siguientes condiciones: |
Se aplican las siguientes condiciones: |
Se aplican las siguientes condiciones: |
| Frecuencia de entrada |
47-63 Hz |
47-63 Hz |
47-63 Hz |
47-63 Hz |
| Factor de potencia |
> 0 años98 |
> 0 años98 |
> 0 años98 |
> 0 años98 |
| Potencia de entrada |
Se aplicará el método de ensayo siguiente: |
Se aplicará el método de ensayo siguiente: |
Se aplicarán las siguientes medidas: |
Se aplicarán las siguientes medidas: |
| Rango de tensión de salida |
0 a 80 V |
0 a 120 V |
0 a 80 V |
0 a 120 V |
| Rango de corriente de salida |
0 a 10A |
0-5A
|
Se aplicará el procedimiento siguiente:
|
0 a 10A |
| Rango de potencia de salida |
0 a 300 W |
0 a 300 W |
0-600 W |
0-600 W |
| Ajuste de la carga de voltaje |
30 mV |
30 mV |
30 mV |
30 mV |
| Ajuste de la carga de corriente |
10 mA |
25 mA |
10 mA |
2 mA |
| Resolución de la pantalla de voltaje |
1 mV |
10 mV |
1 mV |
10 mV |
| Resolución de visualización actual |
1 mV |
1 mV |
1 mV |
1 mV |
| Precisión del ajuste de voltaje |
FS0,05% ± RD0,05% |
FS0,05% ± RD0,05% |
FS0,05% ± RD0,05% |
FS0,05% ± RD0,05% |
| Precisión de ajuste de corriente |
FS0,1% ± RD0,1% |
FS0,1% ± RD0,1% |
FS0,1% ± RD0,1% |
FS0,1% ± RD0,1% |
| Precisión de la lectura de voltaje |
FS0,05% ± RD0,05% |
FS0,05% ± RD0,05% |
FS0,05% ± RD0,05% |
FS0,05% ± RD0,05% |
| Precisión de lectura actual |
FS0,1% ± RD0,1% |
FS0,1% ± RD0,1% |
FS0,1% ± RD0,1% |
FS0,1% ± RD0,1% |
| Variación de la tensión*1 |
80 mVp-p |
120 mVp-p |
80 mVp-p |
120 mVp-p |
| 5 mVrms |
12 mVrms |
5 mVrms |
12 mVrms |
| Modo de funcionamiento |
Válvulas de corriente (CV) y corriente (CC) |
Válvulas de corriente (CV) y corriente (CC) |
Válvulas de corriente (CV) y corriente (CC) |
Válvulas de corriente (CV) y corriente (CC) |
| Compensación a distancia |
5V máximo |
5V máximo |
5V máximo |
5V máximo |
| Eficiencia |
El 88% |
El 88% |
El 88% |
El 88% |
| Fusiles de entrada |
T5A |
T5A |
T5A |
T5A |
| Peso neto |
3.5KG |
3.5KG |
3.5KG |
3.5KG |
| Las dimensiones (H × W × D) |
Las medidas de seguridad se aplicarán a las medidas de seguridad establecidas en el anexo II. |
Las medidas de seguridad se aplicarán a las medidas de seguridad establecidas en el anexo II. |
Las medidas de seguridad se aplicarán a las medidas de seguridad establecidas en el anexo II. |
Las medidas de seguridad se aplicarán a las medidas de seguridad establecidas en el anexo II. |
| Funciones de protección |
Protección contra el exceso de temperatura (OTP), protección contra el exceso de potencia (OPP), protección contra el exceso de corriente (OCP), protección contra el exceso de voltaje (OVP), falla del sensor de compensación (SFP). |
| Método de comunicación |
Configuración estándar: RS232/485 |
| Método de enfriamiento |
Control inteligente de la temperatura del ventilador |
| Medio ambiente de funcionamiento |
Temperatura 0~45°C, humedad relativa 10%~90% (sin condensación) |
Nota *1: Modo CV - tensión de salida nominal (Vp-p @ 20MHz, Vrms @ 1,25MHz).
