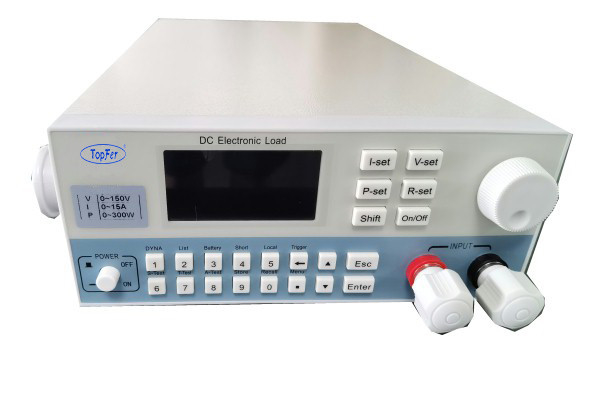

120W 20A 150V de potencia constante carga electrónica programable OEM

120W/20A/150V carga electrónica, muestreo síncrono de 500KHz, siguiendo la simulación de carga real y rápida

Introducción:

La carga electrónica de la serie TDL-6000J, que aprovecha el muestreo síncrono de alta velocidad de 500 KHz y la tecnología DSP, mejora ampliamente las pruebas transitorias y el análisis inteligente multifacético.Está totalmente integrado en la función de ensayo automático, por lo que es particularmente adecuado para la producción en serie y la inspección de entrada en la fuente de alimentación eléctrica y las industrias relacionadas.Las funciones de secuencia programables también pueden satisfacer la mayoría de las necesidades de investigación y desarrollo.El sincronizado sincronizado master-esclavo sincronizado puede satisfacer las necesidades de carga simultánea de múltiples fuentes de alimentación de salida y las necesidades de expansión de potencia de fuentes de alimentación de salida única.

Características:

• La potencia máxima es de 300 W; la corriente máxima es de 60 A; el voltaje máximo es de 500 V.
• Apoya la carga síncrona para 16 cargas, satisfaciendo las necesidades de prueba de múltiples fuentes de alimentación de salida.
• Apoya la operación paralela síncrona para 16 cargas, satisfaciendo las necesidades de expansión de potencia de las fuentes de alimentación de salida única.
• Muestreo síncrono de 500 KHz, con salida de resolución estable a 10 Hz, 10 uA y 0,1 mV.
• Medición de las ondulaciones de voltaje/corriente (Vpp/Ipp), picos (Vp+/Ip+) y valles (Vp-/Ip-).
• Tiempo de aumento de corriente a escala completa más rápido de 10 μS, tasas de aumento/caída de corriente programables.
• Cuatro modos básicos de funcionamiento: corriente constante, voltaje constante, potencia constante y resistencia constante.
• Apoya la función de simulación real de LED.
• Apoya la potencia constante/resistencia constante de la fuente CV/CC, con detección inteligente y coincidencia en modo de resistencia constante para las fuentes CV/CC.
• Modo de carga dinámica de alta frecuencia (DYNA) hasta 50KHz, junto con mediciones de pico de voltaje (Vp+) y de valle (Vp-).
• Apoya pruebas de protección contra sobrecorrientes (OCP) y captura de punto de potencia máxima (Pmax).
• Apoya la medición del efecto de carga (Efectos de carga).
• Tecnología de barrido de frecuencia dinámica de alta velocidad (sweep).
• Apoya la medición de tiempo (Timing).
• Apoya pruebas de protección contra sobrevoltajes (OVP).
• Generador de formas de onda incorporado, capaz de simular varias formas de onda de carga en el modo Lista.
• Apoya la función de simulación de cortocircuito (Short).
• Soporta pruebas automáticas independientes (A-Test), todos los modos extendidos y todos los elementos de prueba.
• Soporta pruebas de resistencia interna y capacidad de la batería (batería).
• Apoya la compensación remota.
• Apoya las funciones Von y Voff.
• El acceso rápido admite el almacenamiento y la recuperación de 20 conjuntos de datos globales.
• Display gráfico de alta luminosidad y ángulo de visión completo de pantalla grande con matriz de puntos.
• Protección contra el sobrevolt/sobrecorriente/sobrepotencia/sobrecalentamiento; protección de polaridad inversa para la fuente de alimentación.
• Servo sin pasos, sistema de ventilador inteligente.
• Aislamiento eléctrico, entrada/salida del disparador externo.
• Aislamiento eléctrico, interfaz RS232.
• Apoya la salida de monitoreo de forma de onda actual.
• Protocolo estándar del SCPI.

Ficha de especificaciones:
