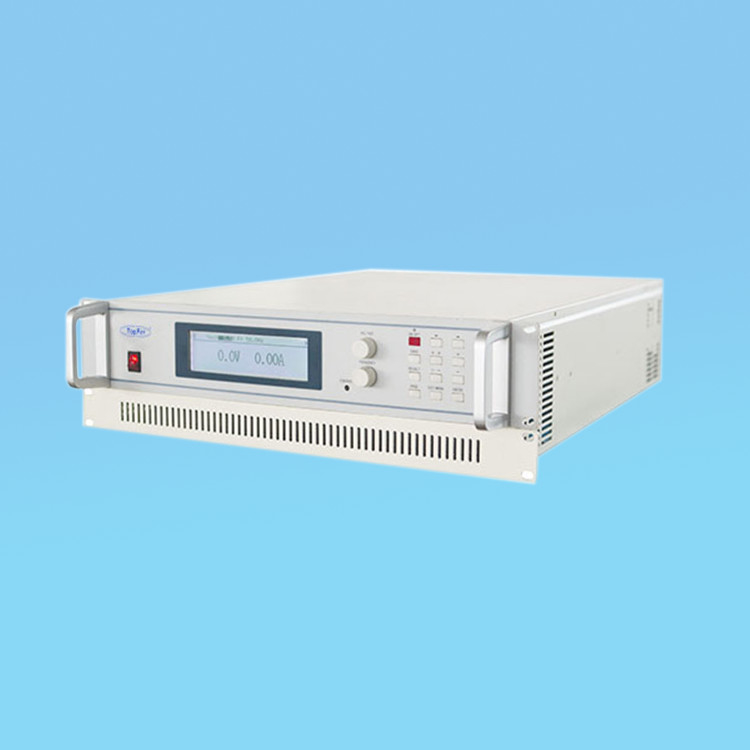

Fuente de alimentación de CA programable de alta eficiencia y ahorro de energía que soporta requisitos personalizados del cliente
Los productos de la serie TPAD-100 ofrecen una calidad de salida superior con una precisión de alto voltaje (0,4%) y una baja distorsión de voltaje (≤0,3%).o salidas CA+CCEsto los hace ideales para proporcionar entradas de energía precisas a dispositivos como inversores y fuentes de alimentación de conmutación, y pueden simular convenientemente entornos de red con componentes de CC.Los productos pueden emitir seis veces la corriente de pico, que permite la prueba de sobretensiones y permite establecer ángulos de inicio/arrestado de la forma de onda y velocidades de cambio de voltaje y frecuencia.para completar las pruebas de inmunidad IEC61000-4-11 /-4-13/-4-14/-4-28La función de impedancia de salida programable, cuando se combina con un analizador de potencia, puede realizar los límites de corriente armónica IEC61000-3-2/-3-3 y las pruebas de regulación de parpadeo.lo que lo convierte en la mejor opción para las pruebas reglamentarias de la IEC.
La función "paso a paso" de las fuentes de alimentación AC/DC programables de la serie TPAD-100 tiene la capacidad de editar cambios instantáneos de voltaje, simulando fenómenos tales como mutaciones anormales de la fuente de alimentación,cortocircuitosPuede emitir formas de onda que contienen componentes armónicos o interarmónicos para simular las distorsiones de forma de onda de la fuente de alimentación.y el poderLas características del software incluyen operaciones generales y aplicaciones de conjunto de regulación.Estas características hacen que la serie TPAD-100 sea adecuada para productos comerciales generales, la industria de la electrónica de potencia, la aviónica, las aplicaciones militares y las pruebas regulatorias, y se utilizan en I + D y experimentación.
Esta serie ofrece capacidades de salida que van desde 500VA hasta 4KVA, proporcionando a los usuarios la más amplia selección desde la verificación del diseño y la inspección de calidad hasta las pruebas de producción.Las fuentes de alimentación AC/DC programables de la serie TPAD-100 utilizan la tecnología de modulación de ancho de pulso (PWM), lo que les permite proporcionar seis veces la capacidad máxima de corriente de pico de la corriente nominal, haciendo de la serie TPAD-100 el mejor probador para medir las corrientes de sobretensiones.
Las fuentes de alimentación AC/DC programables de la serie TPAD-100 utilizan tecnología DSP avanzada, ofreciendo una medición precisa y rápida de parámetros eléctricos y armónicos,como el voltaje cuadrado medio de la raíz (Vrms), corriente cuadrada media (Irms), potencia real, frecuencia (Hz), factor de potencia (PF), factor de cima de corriente (CF) y medición de hasta 40 veces los componentes armónicos.
Estos productos tienen poderosas capacidades de simulación de formas de onda, ya sea simulando mutaciones de voltaje, simulaciones de oleaje, sintetizando 40 veces armónicos para producir formas de onda distorsionadas,o sujetando ondas senoidalesAdemás, los modos de salida de CC y AC+DC están disponibles, mejorando la capacidad de simulación de salida de voltaje.Las fuentes de alimentación AC/DC programables de la serie TPAD-100 también proporcionan un puerto de entrada de señal analógica externa, que puede generar y amplificar señales de cualquier generador de forma de onda arbitraria.
Con sus formas de onda programables multifuncionales,las fuentes de alimentación AC/DC programables de la serie TPAD-100 permiten a los usuarios completar los ensayos de las normas electroeléctricas internacionales IEC61000-4-11/-4-13/-4-14/-4-28.Además, la impedancia de salida programable, cuando se combina con un analizador de potencia, puede realizar pruebas estándar de corriente armónica IEC61000-3-2/-3-3.Esto hace que las fuentes de alimentación AC/DC programables de la serie TPAD-100 sean la mejor opción para los usuarios que realizan pruebas estándar de la CEI.
Las especificaciones de la serie TPAD-100:
| Números de modelo |
El TPAD-110 |
El TPAD-120 |
El TPAD-140 |
El TPAD-160 |
| Funciones de ensayo: |
| Modos de salida |
AC,DC,AC+DC |
| Características de programación |
9 series de cambios graduales de 8 pasos, pasos, ensayos de secuencia |
| Formato de forma de onda |
Forma de onda estándar, síntesis armónica, forma de onda de pulso, configuración del ángulo de arranque/parada |
| Especificaciones de salida de CA: |
| Fases de producción |
Unos cables monofásicos de dos cables + PE |
| Potencia nominal |
1 KVA |
2 kVA |
4 kVA |
6 kVA |
| Voltado de salida |
Bajo rango |
0.0150.0V(L-N) Voltado nominal: 125V |
| Alto rango |
0.0?? 300V ((L-N) Tensión nominal: 250V |
| Precisión de ajuste de voltaje |
Precisión: ≤ 0,4% Resolución: 0,1 V Nombrado |
| Corriente nominal |
Bajo rango |
8A |
16A |
32A |
48A |
| Alto rango |
4A |
8A |
16A |
24A |
| Corriente máxima |
Bajo rango |
48A |
Las demás: |
No más de 200 |
288A |
| Alto rango |
24A |
48A |
Las demás: |
El número 144A |
| Frecuencia de salida |
15.0 ‰ 1000 ‰ |
| Precisión de ajuste de frecuencia |
Precisión: ≤ 0,15% Resolución: 0,1 Hz |
| Distorsión del voltaje |
Se aplicarán las siguientes medidas: |
| Amplitud de la impedancia de salida programable |
Se aplicarán las siguientes medidas: |
| Amplitudes armónicas |
2 a 40 veces |
| Amplitudes interarmónicas |
15 a 2400 Hz |
| Indicadores de medición de CA |
| Precisión de la medición del voltaje |
Precisión: 0,2% FS + 0,2% valor de visualización Resolución: 0,1 V |
| Precisión de medición de la corriente de valor efectivo |
Precisión: 0,3% FS + 0,4% valor de visualización Resolución: 0,1A |
| Precisión de medición de la corriente máxima |
Precisión: 0,6% FS + 0,4% valor de visualización Resolución: 0,1A |
| Precisión de la medición de potencia: Precisión |
0.4% FS + 0.4% valor de la pantalla Resolución: 0.1W |
| Amplitudes de medición armónicas |
2 a 40 veces |
| Especificaciones de salida de CC: |
| Potencia nominal |
500 W |
1 kW |
2 kW |
3 kW |
| Voltado de salida |
Bajo rango |
0.0212.0V |
| Alto rango |
0.0·424.0V |
| Precisión de ajuste de voltaje |
La precisión es de ± 1 V. La resolución es de 0,1 V. |
| Corriente nominal |
Bajo rango |
4A |
8A |
16A |
24A |
| Alto rango |
2A |
4A |
8A |
12A |
| Interfaz remota: |
| Interfaces de comunicación |
El sistema de control de las emisiones de gases de efecto invernadero se utilizará para la determinación de las emisiones de gases de efecto invernadero. |
| Parámetros de entrada |
| Fases de entrada |
Unos cables monofásicos de dos cables + PE |
| Rango de tensión de entrada |
90 ∼ 250 V |
| Rango de frecuencia de entrada |
47 ∼ 63 Hz |
| Factor de potencia de entrada |
≥ 097 |
| Entorno de funcionamiento: |
| Temperatura de funcionamiento |
0 ̊40°C |
| Temperatura de almacenamiento |
-40°C a 85°C |
| Humedad de funcionamiento |
30~90%RH (no condensado) |
| Dimensiones (W × H × Dmm) |
483 × 134 × 610 |
483 × 268 × 610 |
483*356*610 |
