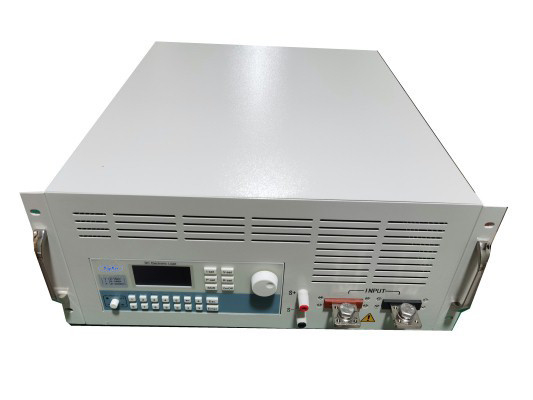

1kw Regeneración de carga electrónica de CC de carga constante Fuente CV CC

1500W/240A/150V carga electrónica admite simulación real de LED con fuente CV / CC, potencia constante y resistencia constante

Características:

• Apoya la carga síncrona para 16 cargas, satisfaciendo las necesidades de prueba de múltiples fuentes de alimentación de salida.
• Apoya la operación paralela síncrona para 16 cargas, satisfaciendo las necesidades de expansión de potencia de las fuentes de alimentación de salida única.
• Muestreo síncrono de 500 KHz, con salida de resolución estable a 10 Hz, 10 uA y 0,1 mV.
• Medición de las ondulaciones de voltaje/corriente (Vpp/Ipp), picos (Vp+/Ip+) y valles (Vp-/Ip-).
• Tiempo de aumento de corriente a escala completa más rápido de 10 μS, tasas de aumento/caída de corriente programables.
• Cuatro modos básicos de funcionamiento: corriente constante, voltaje constante, potencia constante y resistencia constante.
• Apoya la función de simulación real de LED.
• Apoya la potencia constante/resistencia constante de la fuente CV/CC, con detección inteligente y coincidencia en modo de resistencia constante para las fuentes CV/CC.
• Modo de carga dinámica de alta frecuencia (DYNA) hasta 50KHz, junto con mediciones de pico de voltaje (Vp+) y de valle (Vp-).
• Apoya pruebas de protección contra sobrecorrientes (OCP) y captura de punto de potencia máxima (Pmax).
• Apoya la medición del efecto de carga (Efectos de carga).
• Tecnología de barrido de frecuencia dinámica de alta velocidad (sweep).
• Apoya la medición de tiempo (Timing).
• Apoya pruebas de protección contra sobrevoltajes (OVP).
• Generador de formas de onda incorporado, capaz de simular varias formas de onda de carga en el modo Lista.
• Apoya la función de simulación de cortocircuito (Short).
• Soporta pruebas automáticas independientes (A-Test), todos los modos extendidos y todos los elementos de prueba.
• Soporta pruebas de resistencia interna y capacidad de la batería (batería).
• Apoya la compensación remota.
• Apoya las funciones Von y Voff.
• El acceso rápido admite el almacenamiento y la recuperación de 20 conjuntos de datos globales.
• Display gráfico de alta luminosidad y ángulo de visión completo de pantalla grande con matriz de puntos.
• Protección contra el sobrevolt/sobrecorriente/sobrepotencia/sobrecalentamiento; protección de polaridad inversa para la fuente de alimentación.
• Servo sin pasos, sistema de ventilador inteligente.
• Aislamiento eléctrico, entrada/salida del disparador externo.
• Aislamiento eléctrico, interfaz RS232.
• Apoya la salida de monitoreo de forma de onda actual.
• Protocolo estándar del SCPI.

Ficha de especificaciones:

Modelo		El TDL-60150J		TDL-60180J: las pruebas de seguridad
entrada nominal	potencia	Con una potencia de 1500 W		1800 W
	tensión	0 a 15 V	0 ~ 150 V	0 a 15 V	0 ~ 150 V
	corriente	0 a 24A	0 ~ 240A	0 a 24A	0 ~ 240A
	Válvula de tensión de funcionamiento mínima	1.4V@240A
CC el modo	el rango	0 a 24A	0 ~ 240A	0 a 24A	0 ~ 240A
	Resolución	0.5 mA	5 mA	1 mA	10 mA
	la exactitud	0.03%+0.05%FS		0.05%+0.05%FS
Resumen de vida el modo	el rango	0 a 15 V	0 ~ 150 V	0 a 15 V	0 ~ 150 V
	Resolución	0.2 mV	2 mV	0.2 mV	2 mV
	la exactitud	0.03%+0.03%FS
El CP el modo	el rango	Con una potencia de 1500 W		1800 W
	Resolución	16 bits
	la exactitud	00,1% + 0,1% FS
El CR el modo	el rango	0.006Ω~25KΩ		0.006Ω~50KΩ
	Resolución	16 bits
	la exactitud	(0,1+0,08R) %
El LED el modo	ancho de banda	Por encima de 100 kHz
	Intervalo de coeficientes Rd	0.001 ~ 1
Modo de funcionamiento dinámico	el rango	10oS ~ 50oS
	Resolución	2 uS
	la exactitud	1uS+20PPM
	índice de matanza	2La presión de los motores de combustión interna es de 0,4 A/mS a 4,8 A/uS.		4.8A/mS~24A/uS
Medición del voltaje	el rango	0 a 15 V	0 ~ 150 V	0 a 15 V	0 ~ 150 V
	Resolución	0.1 mV	1 mV	0.1 mV	1 mV
	la exactitud	0.02%+0.03%FS		0.03%+0.03%FS
Medición de corriente	el rango	0 a 24A	0 ~ 240A	0 a 24A	0 ~ 240A
	Resolución	0.1 mA	1 mA	1 mA	10 mA
	la exactitud	0.03%+0.05%FS		0.05%+0.05%FS
