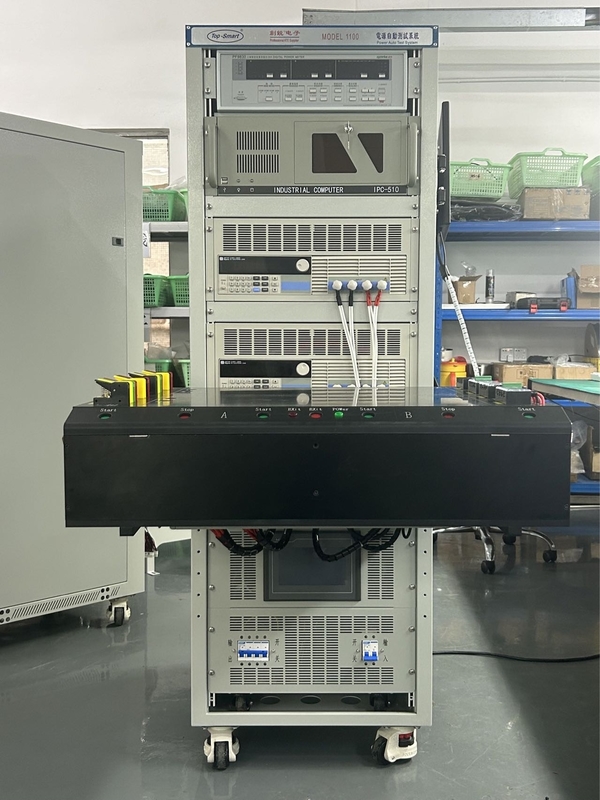

Sistema de ensayo Sistema de ensayo de potencia LED del fabricante Sistema de ensayo de potencia LED del conductor Sistema de ensayo de potencia móvil
el equipo del sistema de ensayo ats está compuesto por una parte de hardware y una parte de software, la parte de hardware incluye: ordenador, fuente de CA, medidor de potencia, carga electrónica, osciloscopio digital y dispositivo de ensayo;La parte del software es Topfer V4.1 software desarrollado por Trongrui. A través de la interfaz de conversión USB y USB/GPIB, el ordenador se conecta y comunica con el otro hardware mencionado anteriormente,el trabajo de cada dispositivo está coordinado, se recopilan y procesan los datos y, por último, se genera el informe de ensayo.
Para que el diseño del equipo del sistema de prueba ATS pueda lograr la inteligencia, el equipo mencionado anteriormente: AC SOURCE, medidor de potencia,el osciloscopio y la carga electrónica deben tener una interfaz de comunicación, es decir, se puede conectar al ordenador y se puede programar para controlar.el rendimiento de los costes y otros factores pueden utilizarse como base para la selecciónAdemás, si el cliente ya tiene este tipo de dispositivo, siempre que sea un dispositivo programable, puede aplicarse al sistema.el gasto del cliente se reduce al mínimo, y se reduce el desperdicio de equipos originales causado por el uso de equipos nuevos.
Ventajas del sistema de ensayo automático de suministro de energía de conmutación TopFer 1100:
• Adecuado para pruebas de aplicaciones de fuentes de alimentación AC/DC y convertidores DC/DC.
• Alta extensibilidad, fácil integración de probadores de interfaz estandarizados.
• Velocidad de prueba rápida, 3-4 veces más rápida que los sistemas ATS tradicionales.
• Plataforma de sistema abierto, que permite la autoedición de los pasos de prueba según los requisitos.
• Interfaz de control de instrumentos estandarizada y entorno de operación gráfico (interfaz de Windows).
• La fuente de alimentación de conmutación TopFer 6600 ATE proporciona capacidades de diseño de informes y análisis estadístico.
Puntos de ensayo para el sistema de ensayo de la fuente de alimentación de conmutación:
| Objetos de ensayo |
Objetos de ensayo |
| Medición en modo LED. |
Seguimiento |
| Corriente continua en modo C.V. |
Prueba de cortocircuito |
| Ruido de pico a pico |
Corriente de cortocircuito |
| Ruido actual de pico-pico |
Protección contra el OV |
| Pico de tensión-Pico de ruido |
Protección UV |
| Tiempo de respuesta transitorio |
Protección OL |
| Pico transitorio |
Protección OP |
| Regulación del voltaje |
Ajuste durante el ensayo |
| Reglamento vigente |
El ciclo de CA se ha caído |
| Tiempo de encendido |
Simulación del PLD |
| Tiempo de elevación |
GPIB lectura/escritura |
| Tiempo de caída |
232 lectura/escritura |
| Tiempo de espera |
USB para leer y escribir |
| Prueba de corriente de entrada |
Control de la señal TTL |
| Potencia buena señal |
Control del relé |
| Señal de falla de energía |
Escaneo de código de barras |
| P/S señal encendida |
Prueba dinámica |
| Secuencia de encendido |
Especificación en el modo C.P. |
| Secuencia de apagado |
Corriente de salida de corriente continua |
| Eficiencia |
Voltado de salida de corriente continua |
| Corriente RMS de entrada |
Prueba actual de Ripple |
| Potencia de entrada |
Corriente de atenuación |
| Factor de potencia de entrada |
Frecuencia de atenuación |
| Rampa de voltaje de entrada |
Período de atenuación |
| frecuencia de entrada. rampa |
|
